XM-KCL.V8 RGB LED Controller 220V – 10A mit PWM-, Zeit- und Modussteuerung

Der XM-KCL.V8 LED Controller ist eine Steuerungseinheit für kompatible RGB LED-Beleuchtungssysteme. Der Controller wird direkt mit AC 220V versorgt und bietet verschiedene Einstellmöglichkeiten für Helligkeit, Geschwindigkeit bzw. Zeit und Betriebsmodus.

Über die integrierten Bedientasten und die digitale Anzeige können die gewünschten Einstellungen direkt am Gerät vorgenommen werden. Der Controller eignet sich besonders für fest installierte RGB-Beleuchtungen, bei denen eine robuste kabelgebundene Steuerung benötigt wird.

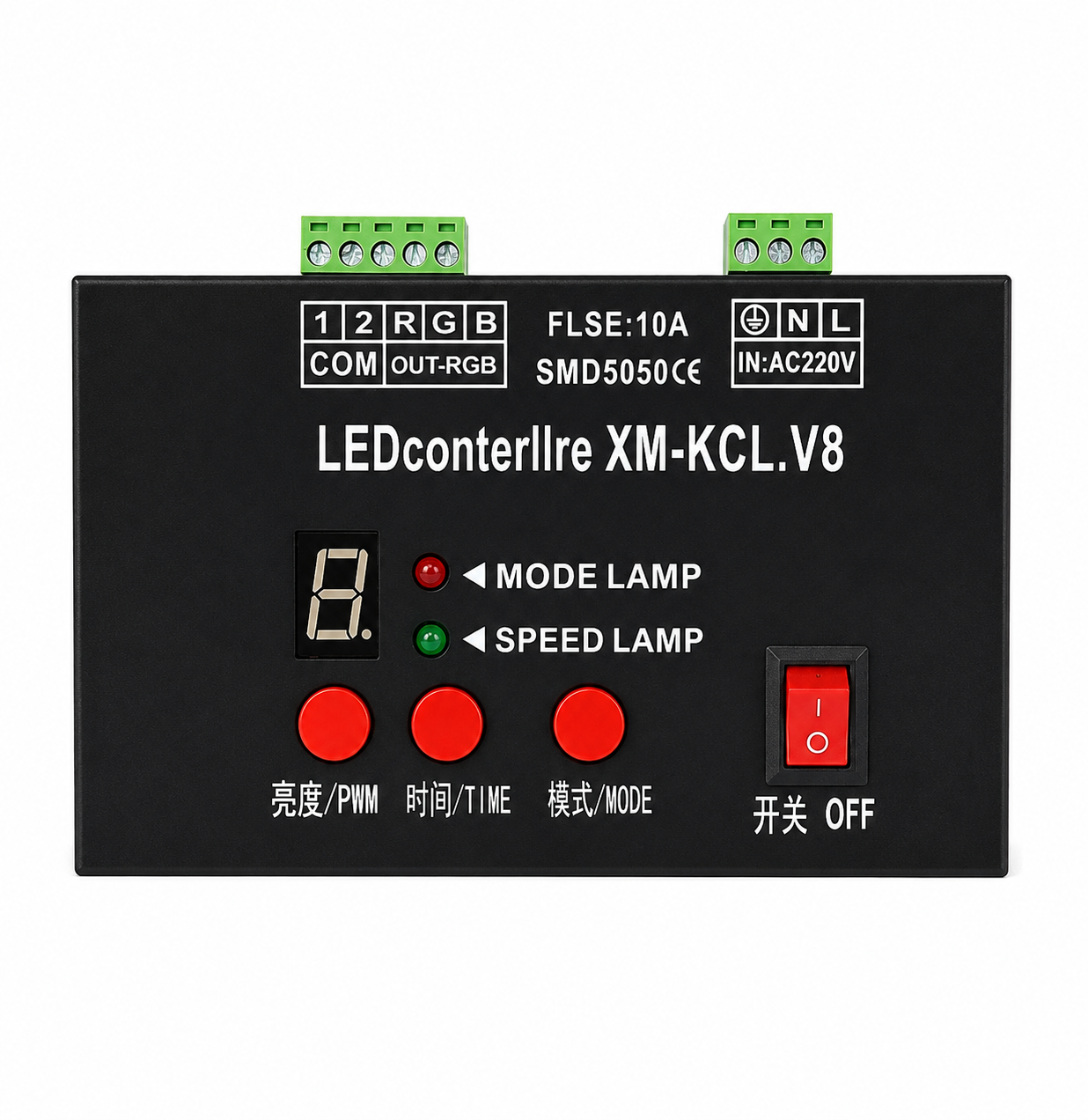

Direkte Bedienung am Controller

Der XM-KCL.V8 verfügt über drei Bedientasten auf der Vorderseite:

PWM – Einstellung der Helligkeit bzw. PWM-Steuerung

TIME – Einstellung der Zeit bzw. Effektgeschwindigkeit

MODE – Auswahl des gewünschten Betriebsmodus

Eine integrierte Digitalanzeige zeigt den jeweils ausgewählten Wert bzw. Modus an.

Zusätzlich befinden sich separate Kontrollanzeigen für MODE und SPEED auf der Vorderseite.

RGB-Ausgang über Schraubklemmen

Der Controller besitzt einen separaten Ausgang für die RGB-Beleuchtung. Die Anschlussklemmen sind am Gerät mit R / G / B gekennzeichnet.

Dadurch können die einzelnen Farbkanäle Rot, Grün und Blau separat angesteuert und verschiedene Farb- und Lichteffekte erzeugt werden.

Zusätzlich befinden sich die mit 1 / 2 / COM gekennzeichneten Anschlüsse am Gerät. Deren genaue Funktion sollte entsprechend der verwendeten Installation bzw. Herstellerbelegung geprüft werden.

AC 220V Netzanschluss

Die Spannungsversorgung erfolgt direkt über AC 220V.

Der Netzanschluss ist am Controller eindeutig gekennzeichnet:

L – Außenleiter / Phase

N – Neutralleiter

PE / Erdungssymbol – Schutzleiter

Durch den direkten Netzspannungsanschluss ist der Controller für eine feste fachgerechte Installation vorgesehen.

10A Geräteangabe

Auf dem Controller befindet sich die Kennzeichnung FLSE: 10A. Diese Angabe wird als Geräteangabe übernommen, ohne daraus eine nicht eindeutig dokumentierte Dauer-Ausgangsleistung abzuleiten.

Bei der Auslegung der angeschlossenen Beleuchtung müssen die technischen Daten des verwendeten LED-Systems und die zulässige Belastung des Controllers berücksichtigt werden.

Ein-/Ausschalter am Gerät

Über den integrierten mechanischen Schalter kann der Controller direkt ein- und ausgeschaltet werden.

Dadurch ist für die grundlegende Bedienung kein zusätzlicher externer Schalter erforderlich.

Produktvorteile

XM-KCL.V8 LED Controller

Für kompatible RGB LED-Beleuchtung

Eingangsspannung AC 220V

RGB-Ausgang

R / G / B Schraubanschlüsse

1 / 2 / COM Anschlussklemmen

10A Kennzeichnung am Gerät

PWM-Einstellung

TIME-Einstellung

MODE-Auswahl

Verschiedene Betriebs- und Lichteffekte

Geschwindigkeit einstellbar

Digitale Anzeige

MODE-Kontrollleuchte

SPEED-Kontrollleuchte

Integrierter Ein-/Ausschalter

Schraubklemmen für eine feste Installation

Technische Daten

Anwendungsbereiche

Der XM-KCL.V8 LED Controller eignet sich unter anderem für:

Kompatible RGB LED-Beleuchtung

RGB-Lichtinstallationen

Dekorative Beleuchtung

Effektbeleuchtung

Verkaufs- und Gewerberäume

Schaufensterbeleuchtung

Gastronomie

Veranstaltungsbereiche

Fest installierte RGB-Beleuchtungssysteme

Lieferumfang

1 × XM-KCL.V8 RGB LED Controller

Qualität von Tecbright aus Berlin

Tecbright steht für sorgfältig ausgewählte Beleuchtungstechnik für private und gewerbliche Anwendungen. Der XM-KCL.V8 bietet eine direkte Steuerung kompatibler RGB-Beleuchtungssysteme und ermöglicht die Einstellung von PWM, Zeit bzw. Geschwindigkeit und verschiedenen Betriebsmodi direkt am Gerät.

Hinweis: Der Controller wird mit 230-V-Netzspannung (Gerätekennzeichnung: AC 220V) betrieben. Installation und Anschluss dürfen aufgrund der Netzspannung nur durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Vor der Installation müssen die Kompatibilität des verwendeten LED-Systems sowie die Anschlussbelegung geprüft werden. Die Funktion der Anschlüsse 1 / 2 / COM sollte nicht ohne passende technische Dokumentation angenommen werden.
